※ 전기적 안전도
• 모든 입력단은 ANSI/SA S82.01과 EN61010-1 CAT IV 600V, CAT III 1000V를 준수
• 8000V의 임펄스에 견딜 수 있어 서지나 스파이크에 대한 위험 감소
※ 모터드라이브 신호의 정확한 측정
“87-5는 모터드라이브 신호와 같은 복잡한 신호를 다룰 수 있도록 고안되었습니다”

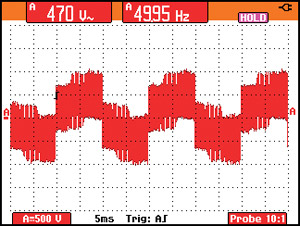

• ASD와 모터단자에서 노이즈가 포함된 펄스폭변조 AC전압을 정확하게 측정
• ASD 캐리어주파수에 의한 영향없이 주파수(모터스피드)를 정확하게 측정
• ASD에 표시된 값과 87V의 표시값을 비교
• 큰 드라이브시스템의 고주파, 고에너지의 노이즈신호 차단
87-5로 복잡한 PWM 드라이브신호는 문제가 되지 않습니다.

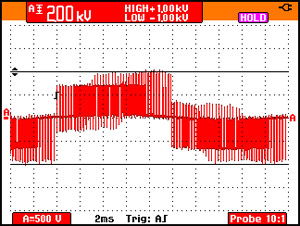

일부 다른 테스트장비들은 1000V, 50ms의 펄스에서 오차 발생
※ 제품특징
기능 | 83V | 87V |
True-rms방식의 전압, 전류 측정 | | • |
모터신호를 정확하게 측정, LPF 기능 | | • |
0.05 % dc accuracy | | • |
6000 counts, 3-3/4 digits | • | • |
4-1/2 digit (20,000 counts) | | • |
1000 V ac and dc 측정 | • | • |
10 A까지 측정 | • | • |
온도측정 기능 (TC온도프루브 포함) | | • |
200 kHz의 주파수 및 %, duty cycle 측정 | • | • |
저항, 도통, 다이오드 테스트 | • | • |
10,000 µF 캐패시턴스 범위 | • | • |
Min/Max-Average 기능 | • | • |
Fast Min/Max (250 µs의 과도신호 검출) | • | • |
리드에 의한 오차 제거, Relative mode | • | • |
자동, 수동 레인지 설정 | • | • |
터치 홀드 기능 | • | • |
디스플레이 창 확대, 2단계 백라이트 기능 | • | • |
Analog Bargraph | • | • |
입력단자에 잘못된 삽입시 경고음 발생 | • | • |
Sleep 모드 (배터리시간 향상) | • | • |
교정용 Seal을 제거없 배터리 교체 | • | • |
교체가 가능한 홀스터 | • | • |
평생 보증기간 | • | • |
